Manifah, Saudská Arábia / Priemysel a energetika

Výstavba veží v rafinérii Manifah

Montáž samostatne stojacich horákových veží pri výstavbe rafinérie. Postupné zdvíhanie dielov a napínanie kotevných lán.

Priebeh realizácie

Práca priamo
na mieste.

Saudská Arábia Výstavba novej rafinérie v Manifah zahŕňala aj samostatne stojace veže s horákom na spaľovanie prebytočného plynu. Každá veža bola zložená z troch častí, pričom každá mala okolo 20m. Každá jedna časť sa musela byť napnutá a zrovnaná, aby mohla byť osadená ďalšia časť.

Šponovanie sa robilo pomocou oceľových lán ukotvených na troch bodoch. Každé lano muselo byť natiahnuté podľa presne stanovenej hmotnosti, pričom odchýlenie veže mohlo byť s toleranciu len 0-10mm. Maximálne napätie jedného lana je 24ton.

Z pracoviska

Priebeh vo fotografiách.

22 fotografií z realizácie.
Fotografiu otvoríte kliknutím.

Výstavba veží v rafinérii Manifah – fotografia 1

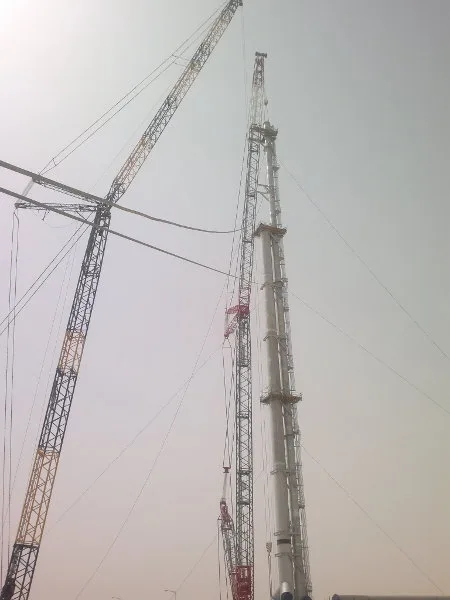

Výstavba veží v rafinérii Manifah – fotografia 2

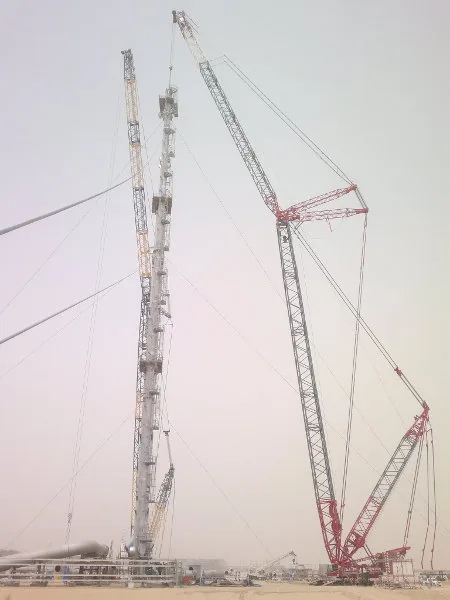

Výstavba veží v rafinérii Manifah – fotografia 3

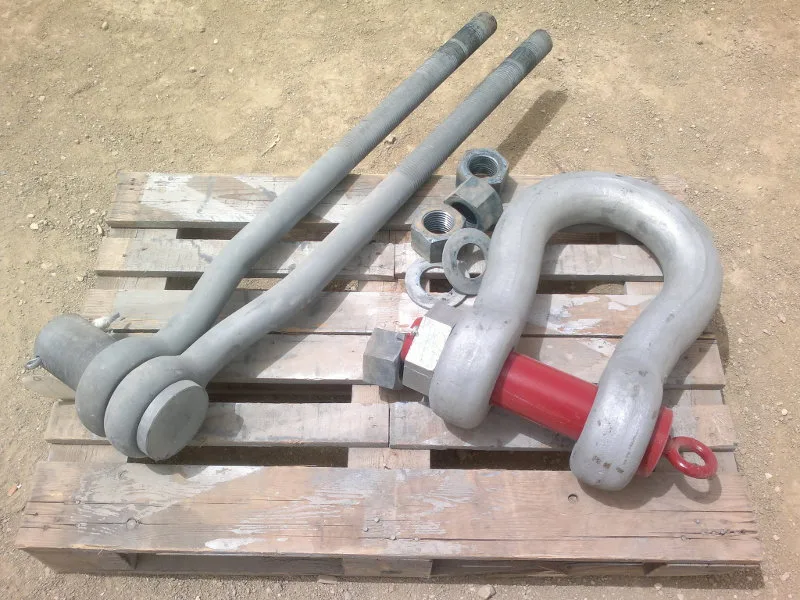

Výstavba veží v rafinérii Manifah – fotografia 4

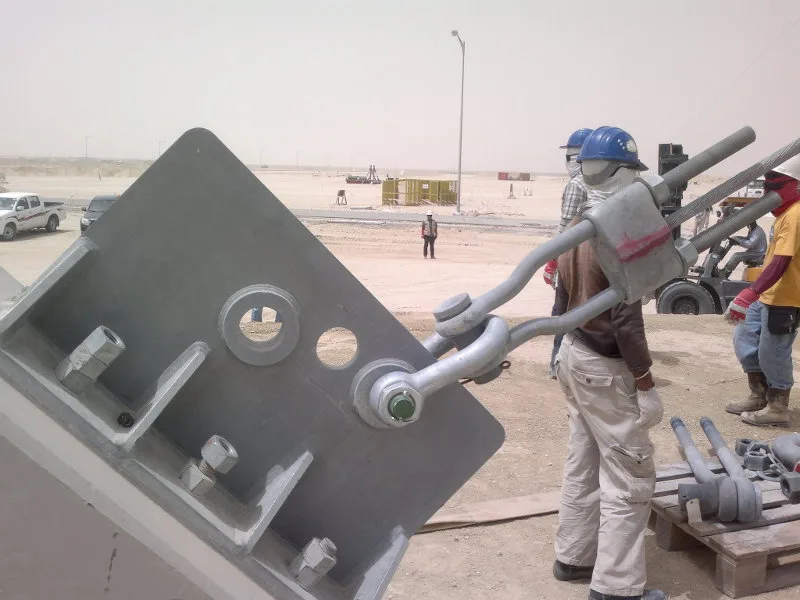

Výstavba veží v rafinérii Manifah – fotografia 5

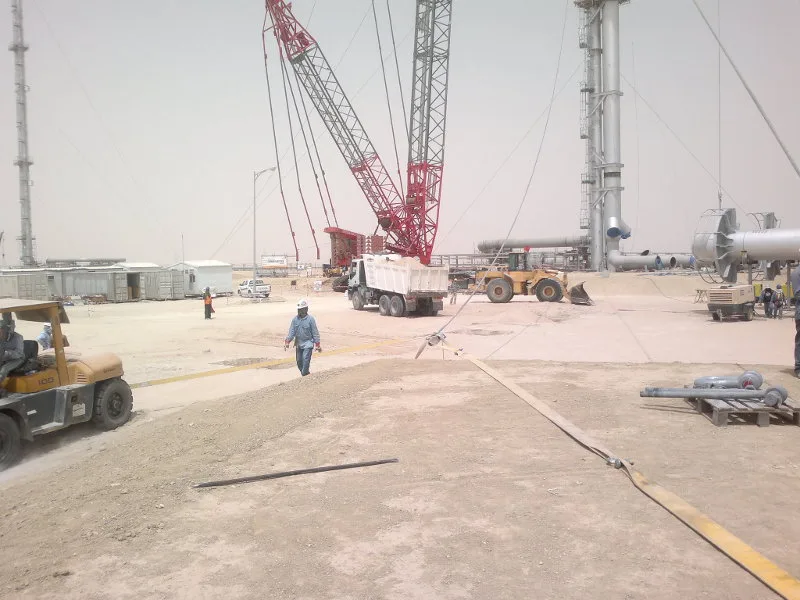

Výstavba veží v rafinérii Manifah – fotografia 6

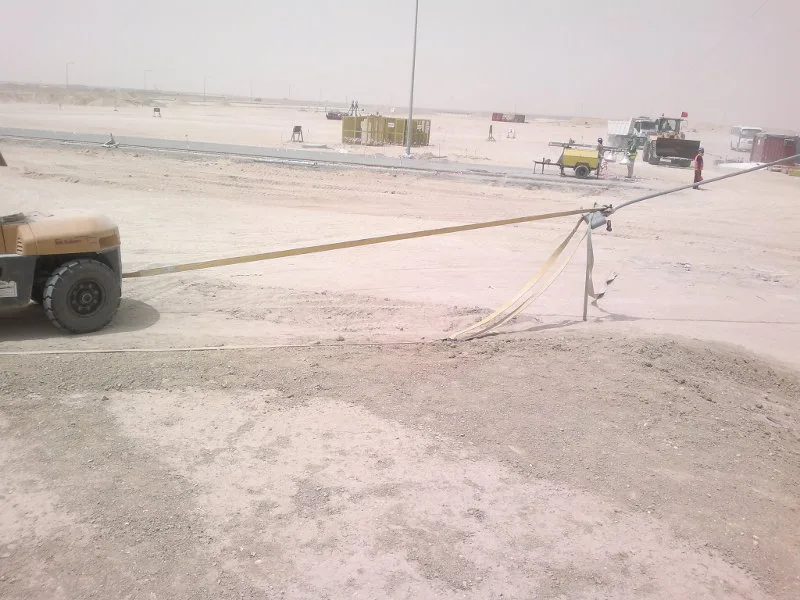

Výstavba veží v rafinérii Manifah – fotografia 7

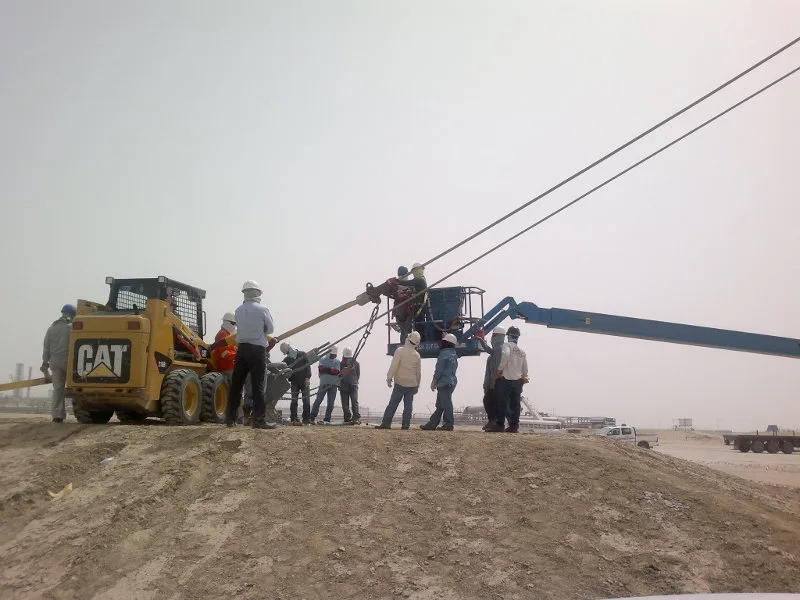

Výstavba veží v rafinérii Manifah – fotografia 8

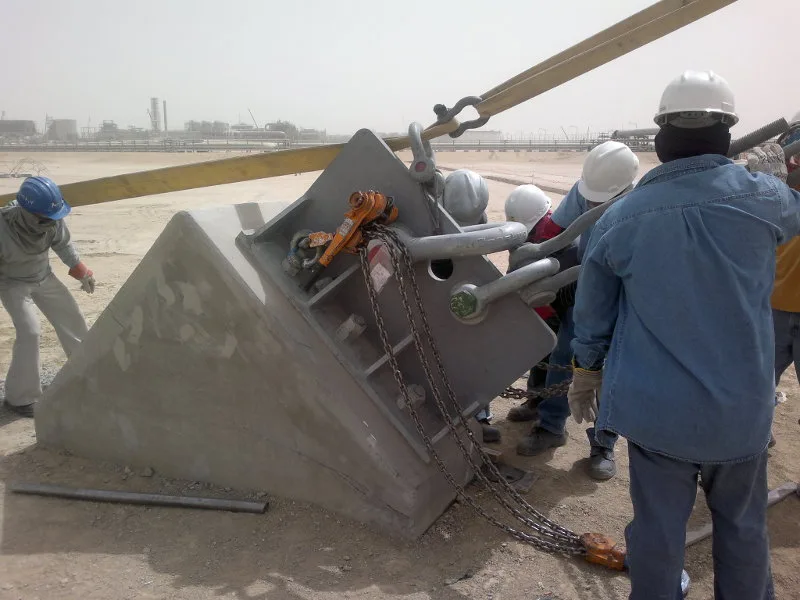

Výstavba veží v rafinérii Manifah – fotografia 9

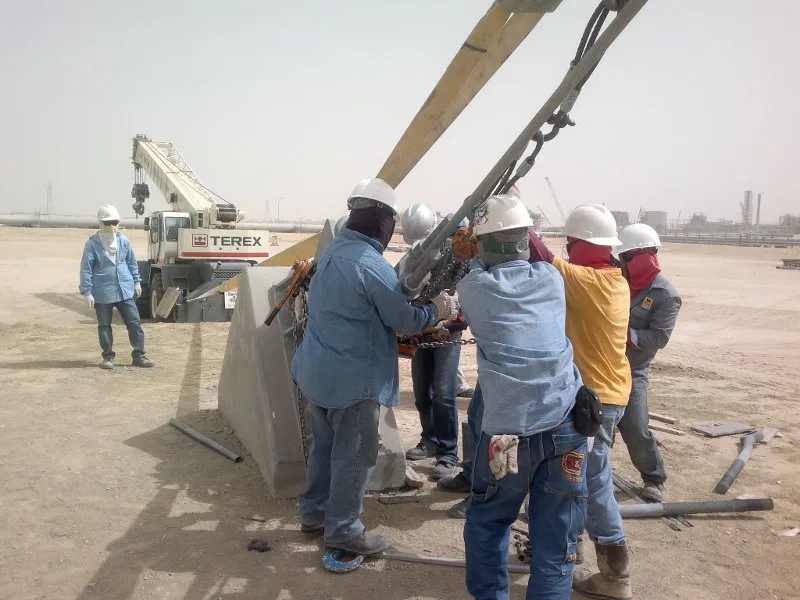

Výstavba veží v rafinérii Manifah – fotografia 10

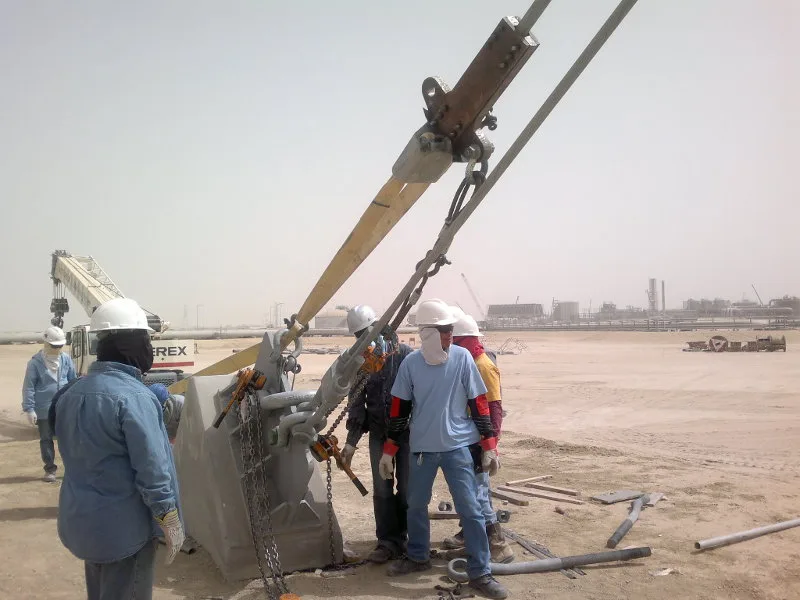

Výstavba veží v rafinérii Manifah – fotografia 11

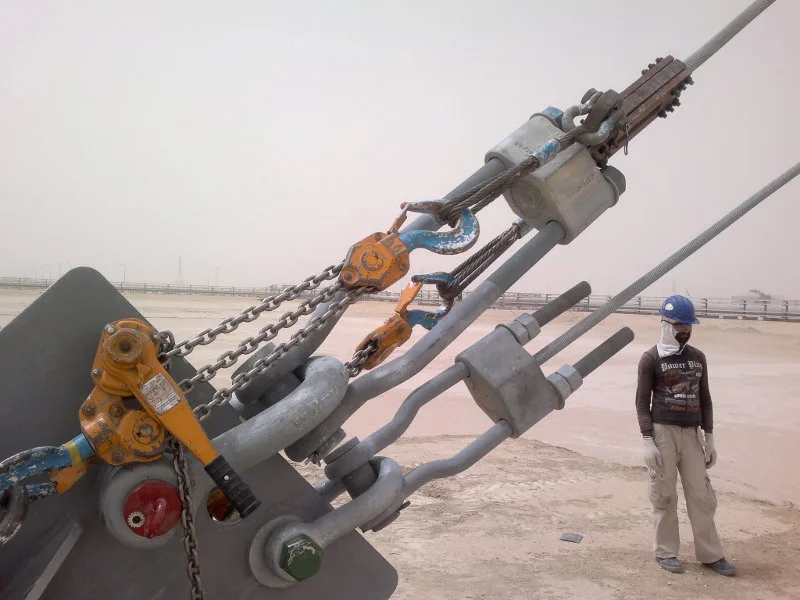

Výstavba veží v rafinérii Manifah – fotografia 12

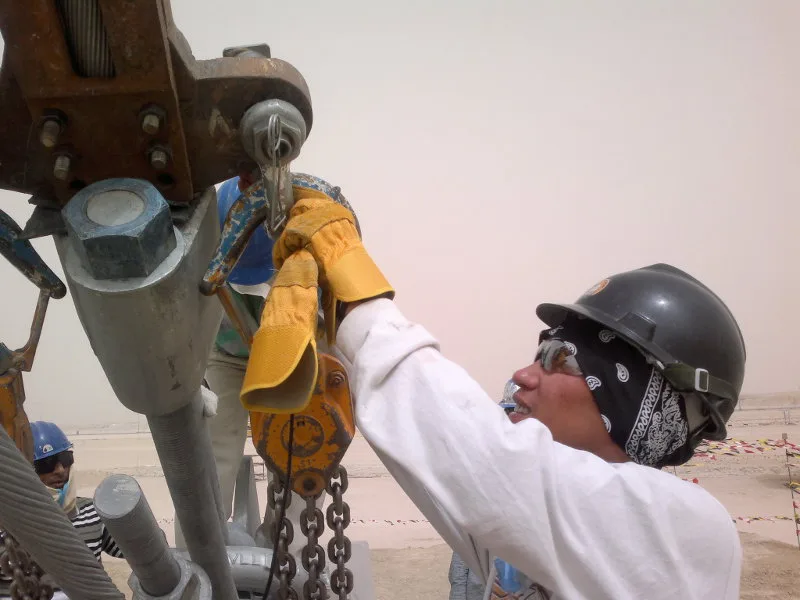

Výstavba veží v rafinérii Manifah – fotografia 13

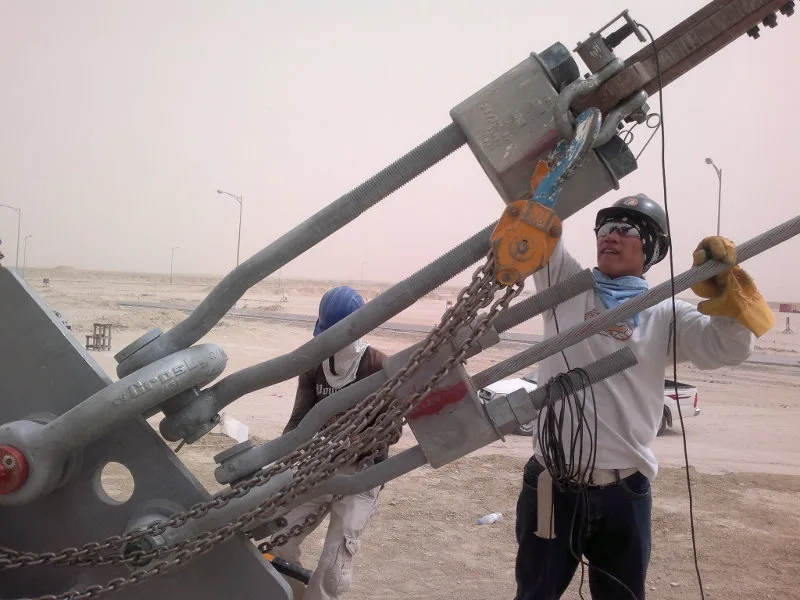

Výstavba veží v rafinérii Manifah – fotografia 14

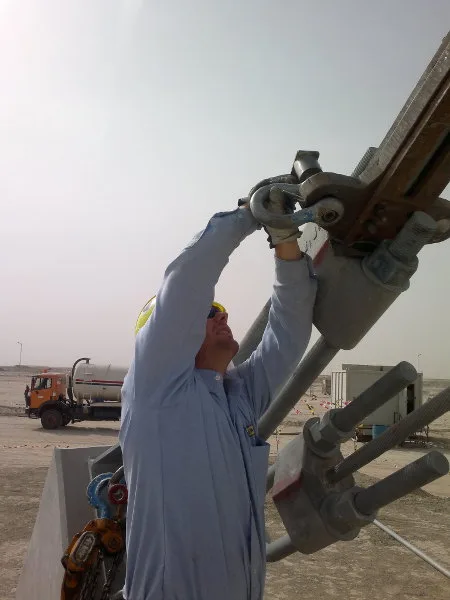

Výstavba veží v rafinérii Manifah – fotografia 15

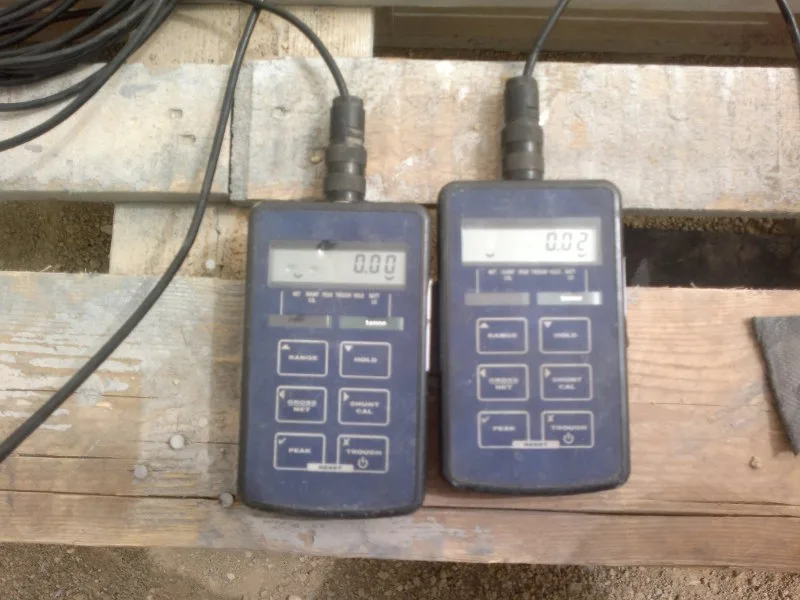

Výstavba veží v rafinérii Manifah – fotografia 16

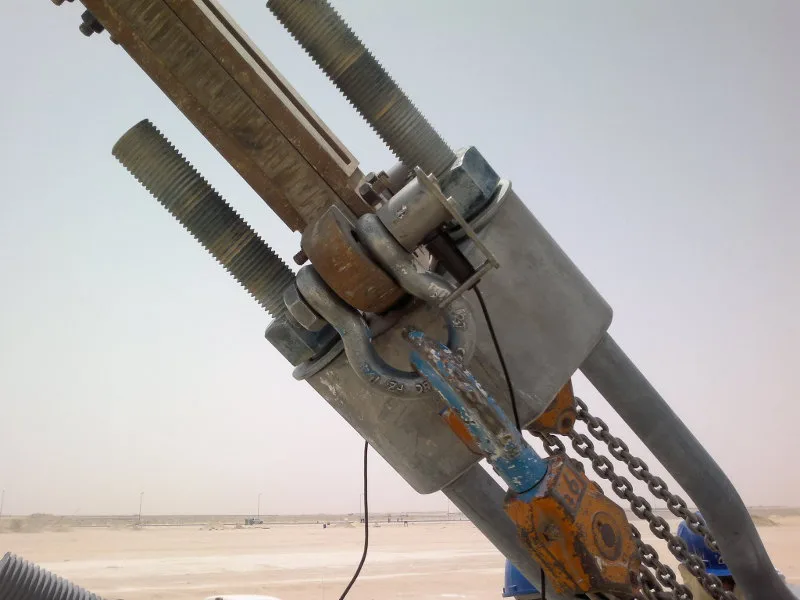

Výstavba veží v rafinérii Manifah – fotografia 17

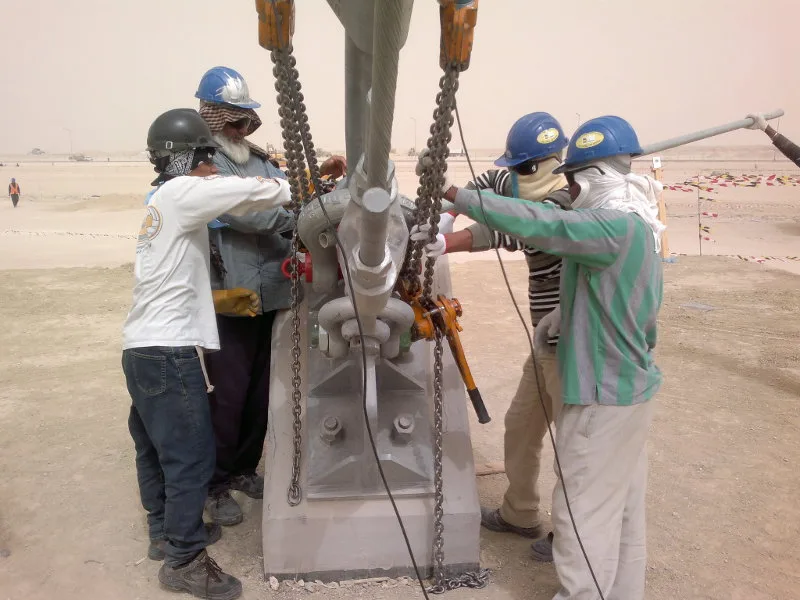

Výstavba veží v rafinérii Manifah – fotografia 18

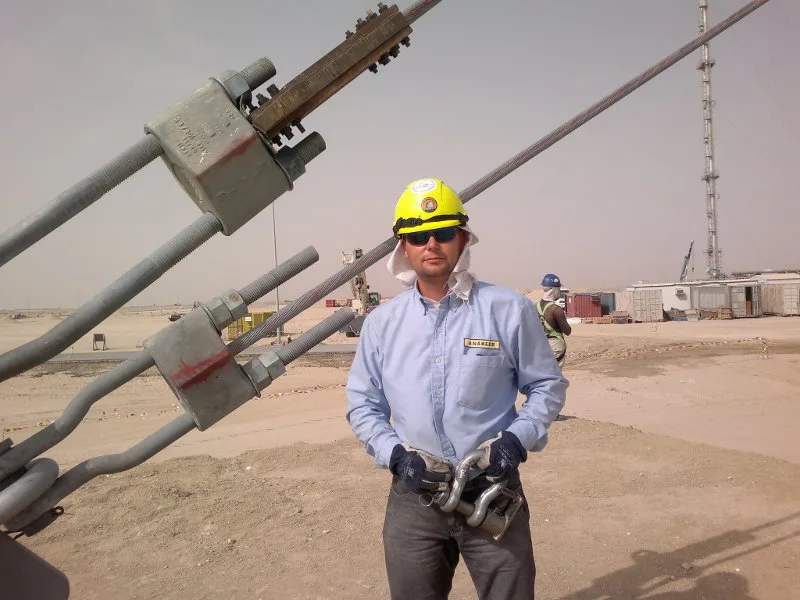

Výstavba veží v rafinérii Manifah – fotografia 19

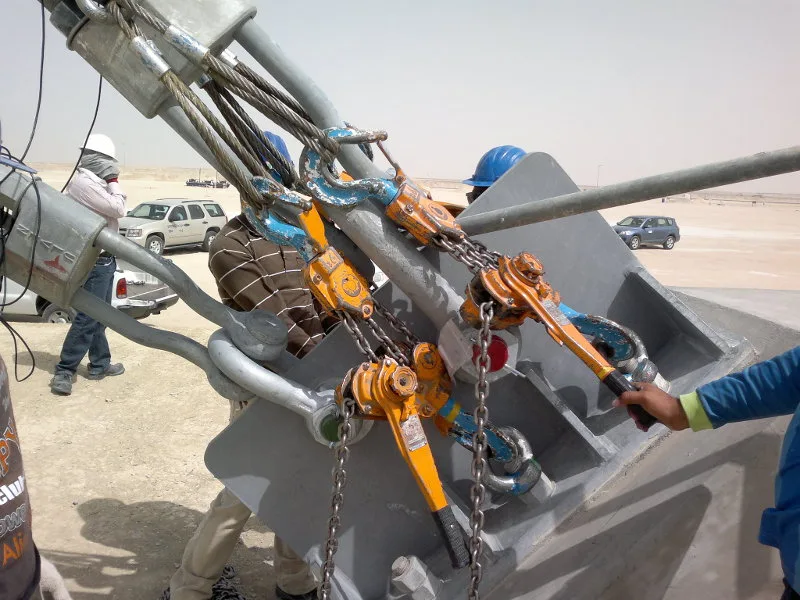

Výstavba veží v rafinérii Manifah – fotografia 20

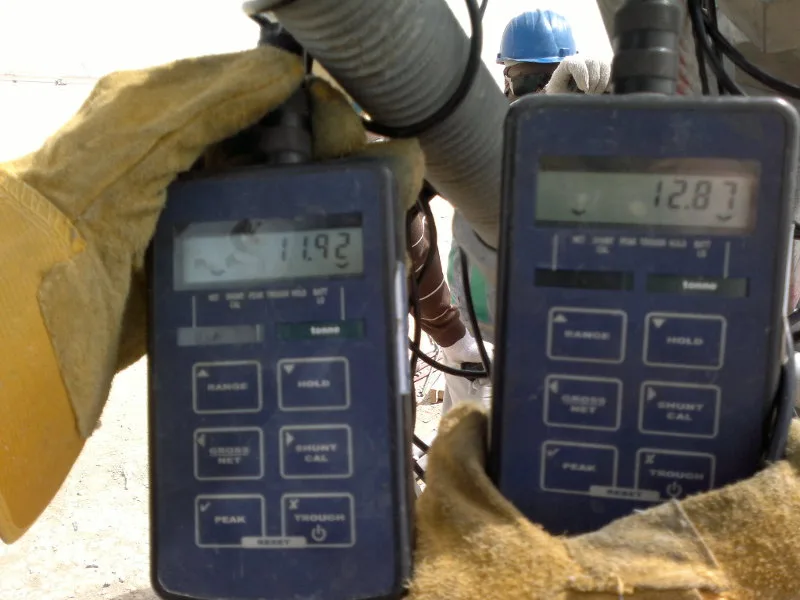

Výstavba veží v rafinérii Manifah – fotografia 21

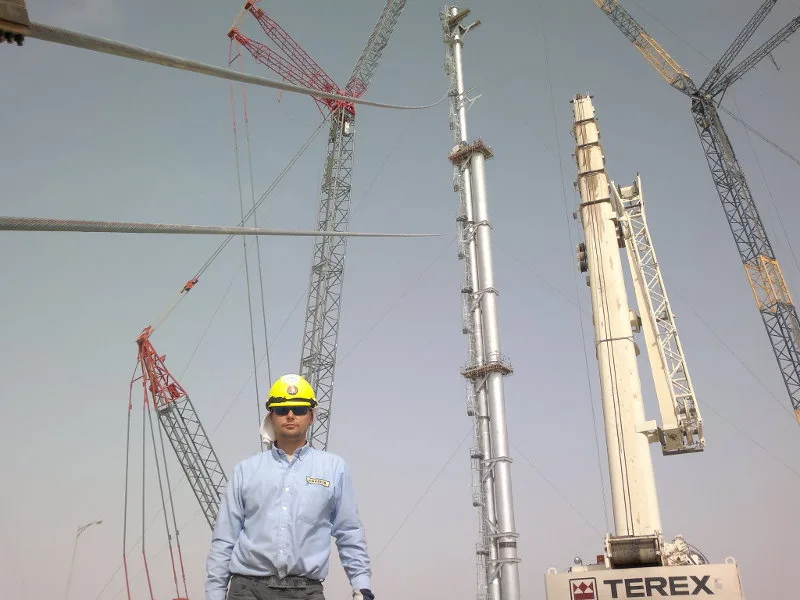

Výstavba veží v rafinérii Manifah – fotografia 22
